※本商品は国内正規輸入代理店より直送商品となります。
ECサイトにも掲載上の価格とさせていただいておりますので、予めご了承くださいませ。
海外輸入商品につき、欠品の際は超長期間の納期がかかる場合がございます。
購入ご希望の際は事前にお問い合わせをいただく事をおすすめ致します。
また、国内に在庫がある場合でも、アナログ製品、パーツ品等である事から、入荷までに1週間～10日間程度お時間をいただく場合がございます。
予めご了承ください。

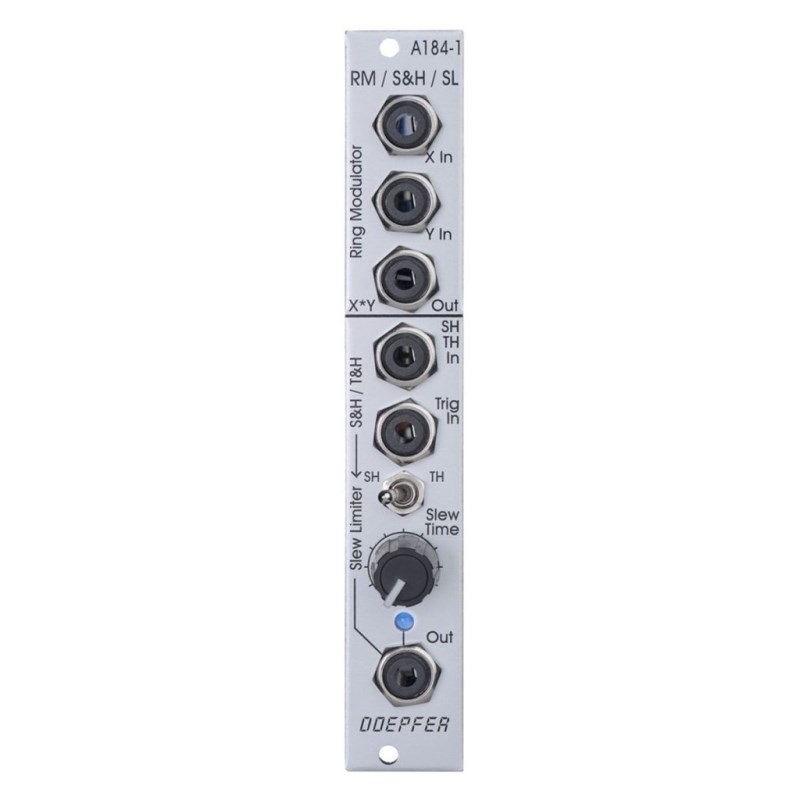

A-184-1 は3つの機能が一体となったモジュールです。リングモジュレーターA-114、サンプル&ホールドA-148、スルーリミッターA-170の機能を1チャンネルずつ、4HPサイズに納めました。
上段のセクションは独立したリングモジュレーターです。XとY、2つの入力と、リングモジュレーションされたサウンドを出力する、X*Y出力を備えています。
下段のセクションはサンプル&ホールド / トラック&ホールドとスルーリミッターのコンビネーションです。この2つの機能が内部で繋がっており、S&H / T&H で生成した信号にスルーリミッターをかける事ができます。S&H / T&Hはパネル上のスイッチで切り替える事ができます。スイッチをT&Hに設定し、トリガーに何も接続しなければ、スルーリミッターの機能のみを使用できます。
■サンプル&ホールド と トラック&ホールド
サンプル&ホールドはサンプル信号の電圧を一定に保持して出力します。トリガー信号の上昇角を感知した時に保持し、次のトリガーが入力されるまでそのままです。トリガー信号のハイの時間、ローになるタイミングは関係ありません。
トラック&ホールドはトリガー信号がハイの時、サンプル信号をそのまま出力します。トリガー信号がローの時、ローに変わった瞬間のサンプル信号の電圧を一定に保持します。
●幅
4HP
●奥行き
40mm
●消費電流
+12V : 40mA
-12V : 30mA
