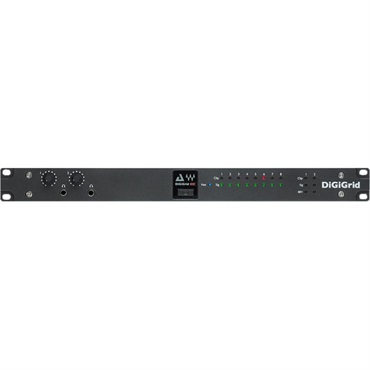

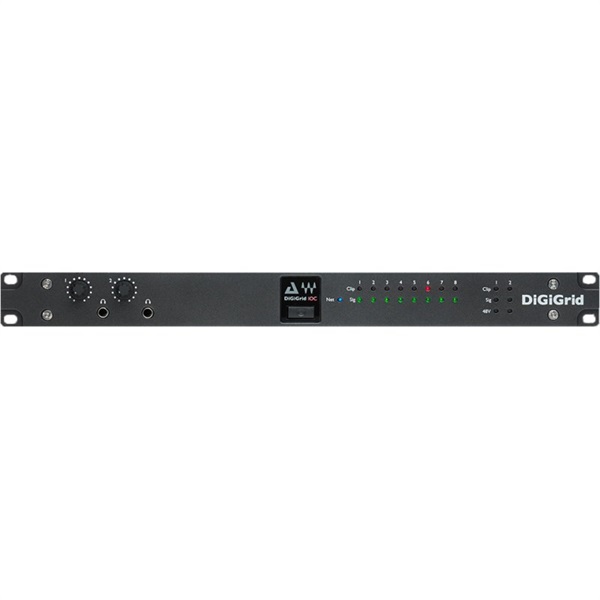

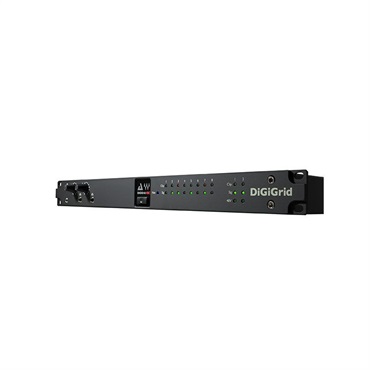

DiGiGrid IOC
コントロール・ルームでの使用を考慮して設計されたDiGiGrid IOCオーディオ・インターフェイスは、様々な接続端子を備えています。放送局用コンソール・クラスのプリアンプを備えたマイク/ライン入力を2チャンネル、8系統のライン入出力、16系統のAES入出力、ADAT入出力に加え、2系統のヘッドフォン出力を備えています。たった1本のCat 5e/Cat 6 Ethernetケーブルで、IOCをネットワーキングとプロセシングのプラットフォームSoundGridに接続すれば、リアルタイム、わずか0.8msのレイテンシーで、トラッキング、ミックスとモニタリングが可能になります。 それだけではなく、ネットワーク上のSoundGrid DSPサーバーに接続すれば、文字通り何百種類ものSoundGrid対応のWavesとサードパーティーのプラグインをネイティブDAWに統合し使用することが可能になります。
概要

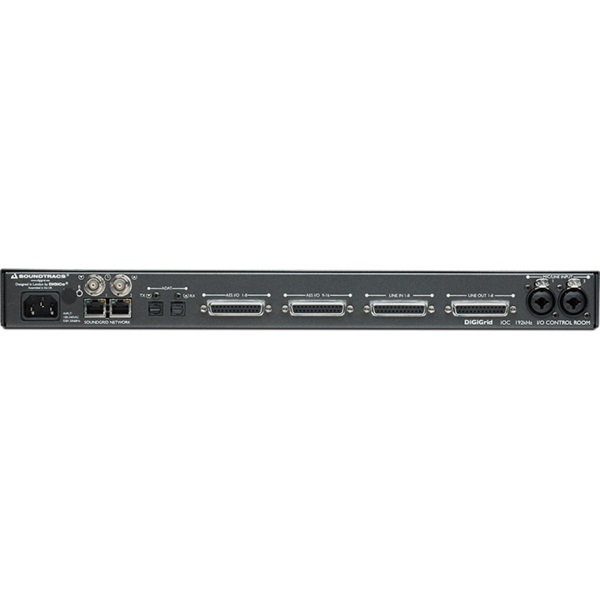

ライン入力 x 8（D-Sub 25pin）
ライン出力 x 8（D-Sub 25pin）
AES/EBU入出力 x 16 (2x 25-pin D-Con)
ADAT入出力 (8チャンネル @ 48kHz; 4チャンネル @ 96kHz; 2チャンネル @ 192kHz*)
マイク/ライン入力（XLR/TRSコンボ）x 2
SoundGridポート（RJ45） x 2
ワードクロック入出力
AC電源入力
アナログ・レベルノブ付きヘッドフォン出力 x 2
1Uラックマウント・サイズ
44.1、48、88.2、96、176.4*、192*kHzのサンプルレートに対応
ワードクロック入力、AES/EBU、SoundGird（SoE）、インターナル経由のクロック同期
リセット・スイッチ
全アナログ出力のリファレンス・レベルをジャンパーで切替え可能
入力
マイク入力インピーダンス: 2K5 Ohms
ファンタム電源: 48V
ライン入力インピーダンス: 8K0 Ohms
ゲインレンジ（マイク）: -20 to +60dB in 0.5dB steps
ゲインレンジ（ライン）: -30 to +50dB in 0.5dB steps
最大入力レベル（マイク）: +26dBu
最大入力レベル（ライン）: +36dBu
等価雑音レベル：-126dB以下（150Ωソース、ゲイン+60dB）
高調波歪み： +/-0.5dB（20Hz～20kHz）
クロストーク：90dB以下（40Hz～15kHz）
出力
最大出力レベル：+22dBu
残留出力ノイズ：+/-0.5dB（20Hz～20kHz)
出力インピーダンス：50Ω
クロストーク：90dB以下（40Hz～15kHz）
