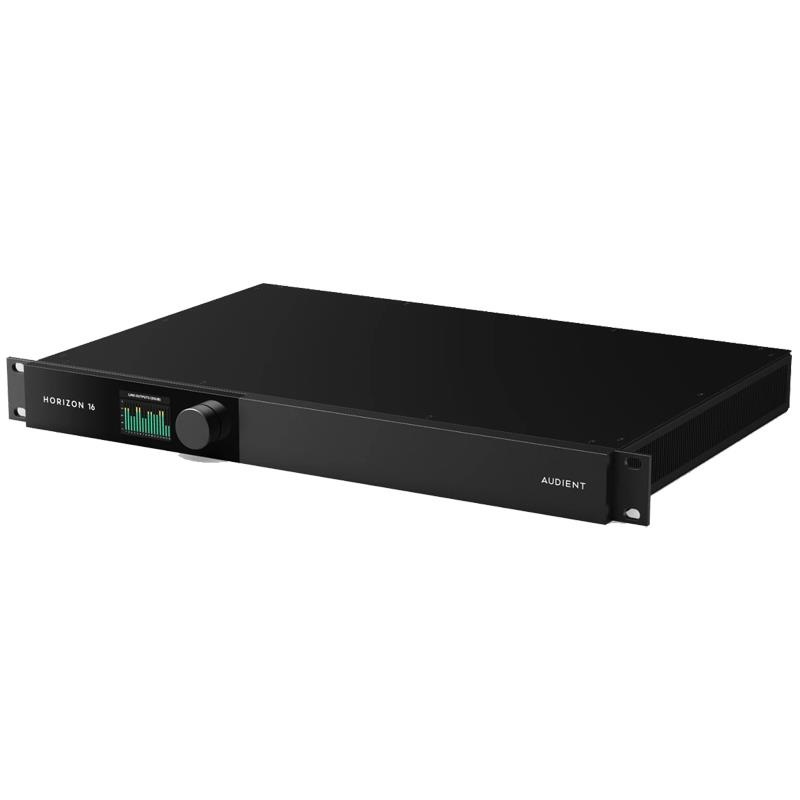

34入力／34出力 Thunderbolt 3オーディオインターフェース
Horizon 16は、4基のDB25端子による16チャンネルのライン入出力と、ダイナミックレンジ133dBの32ビット変換を備えた、 34入力／34出力のThunderbolt(TM) 3オーディオインターフェース／AD/DAコンバーターです。
ラウンドトリップ・レイテンシーは0.99ms*。DB25端子以外にもTRS端子のステレオ・ミックスバス用の入力 を備えており、アウトボード・ラック全体の接続を繋ぎかえる手間をかけずにミックスをDAWに再録音できます。アナログ機器や楽器をハイブリッド・ミキシング環境に組み込むエンジニアのため に設計されています。
*192KHz/Buffer Size :64sample での測定
◆主な特徴
Thunderbolt 3接続：34入力／34出力

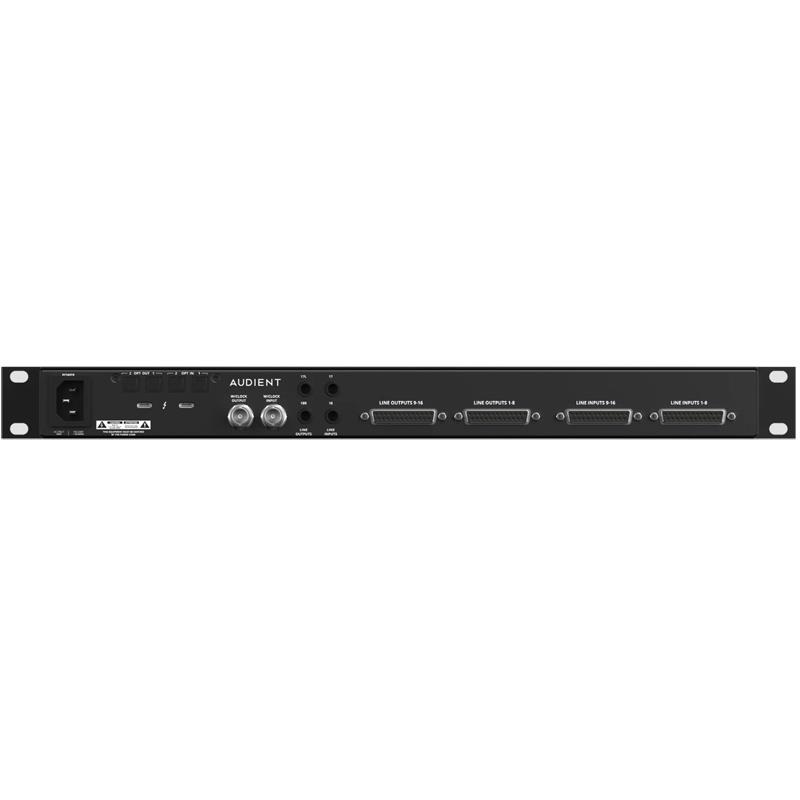

メイン・ライン入出力：16入力／16出力、DB25端子×4
マスター録音用の専用ステレオ・ミックスバス入力
独立したリファレンス・モニタリング用の専用ステレオ・モニター出力
32ビット／192kHz変換、ダイナミックレンジ133dB
ラウンドトリップ・レイテンシー：0.99ms（192kHz、64サンプル）
ADAT入力×2／出力×2：16チャンネルのデジタル拡張に対応
◆HORIZON 16を選ぶ理由
Horizon 16は、ハイブリッド・スタジオの中核を担うために設計されています。4基のDB25端子を介した16チャンネルのライン入出力により、ラック内のコンプレッサー、EQ、サミング・ボックスを常時接続できます。さらに、専用のステレオ・ミックスバス信号経路を使えば、ケーブルを差し替えることなく、マスターをDAWに録音できます。
ダイナミックレンジ133dBの32ビット変換により、アウトボードからのリターン信号を余計な色付けなく忠実に取り込みます。0.99msのラウンドトリップ・レイテンシーで、ネイティブ・プラグインを使用する際も遅延を抑えた作業が可能です。
専用ソフト『Horizon Control』では、ルーティング、モニタリング、メーター表示をひとつのパネルで管理できます。1台では入出力が足りないセッションでは、Horizonシリーズを最大4台までデイジーチェーン接続し、単一ドライバーでシステム全体を最大200入力／200出力まで拡張できます。*(Horizon 32 x4台使用時)
◆DSP中心の制作環境から、より自由なネイティブ環境へ
Horizon 16は、192kHz／64サンプル設定時に0.99msのラウンドトリップ・レイテンシーを実現します。
ボーカルにコンプレッサーやEQをかけながら録音する。ギターアンプ・シミュレーターを通した音で演奏する。ソフトウェア音源と生演奏を同じタイミング感で重ねる。こうした場面でも、演奏者が遅れを意識しにくいレスポンスを提供します。
特定のDAWとDSP環境を前提とせず、使いたいDAWやネイティブ・プラグインを中心に録音システムを構築可能。制作ツールの選択肢を狭めることなく、低レイテンシーなレコーディング環境を整えられます。
◆最大4台までのスケーラブルなシステム構成
Horizonシリーズは、1つのドライバー上で最大4台までデイジーチェーン接続できます。
システム全体では最大200×200のI/Oに対応します。*Horizon32 x4台使用時
小規模なプライベートスタジオから、複数のブースを備えたプロダクション環境まで、必要な入出力数に応じてシステムを組み上げられます。
●技術仕様
・アナログ入出力
D-subライン入力：TASCAMフォーマットのD-sub端子×2、16チャンネル
TRSライン入力：2チャンネル（入力17?18）
D-subライン出力 T：ASCAMフォーマットのD-sub端子×2、16チャンネル
TRSライン出力：2チャンネル（出力17?18）
入力基準レベル設定：+18 dBまたは+24 dB（Hardware Settingsでチャンネルバンクごとに選択可能）
出力基準レベル設定：+18 dBまたは+24 dB（Hardware Settingsでチャンネルバンクごとに選択可能）
・アナログ性能
ADC最大入力レベル：+24 dBu = 0 dBFS
ADC THD+N（?1 dBFS時）：?117 dB／0.00014%
ADCダイナミックレンジ：127 dB（Aウェイト）
ADC周波数特性：±0.2 dB、10 Hz～Fs/2（ナイキスト周波数）
ライン出力最大レベル：+24 dBu = 0 dBFS
ライン出力THD+N（?1 dBFS時）：?122 dB／0.00008%
ライン出力ダイナミックレンジ：132 dB（Aウェイト）
モニター出力最大レベル：+24 dBu = 0 dBFS
モニター出力THD+N（?1 dBFS時）：?120 dB／0.00008%
モニター出力ダイナミックレンジ：133 dB（Aウェイト）
・外形・物理仕様
ラックサイズ：1U
外形寸法（高さ×幅×奥行き）：44.5 × 483 × 330 mm
質量：4.4 kg
必要最小ラック奥行き：400 mm（ケーブル接続スペースを含む）
ラックマウント位置からのフロントパネル突出量：4 mm
冷却方式：自然空冷
・デジタル／システム仕様
DAC：32-bit
DACダイナミックレンジ：133 dB
往復レイテンシー：0.99 ms（バッファーサイズ64サンプル／192 kHz時）
オプティカル・デジタル入力：2系統
オプティカル・デジタル出力：2系統
対応デジタルフォーマット：ADATまたはS/PDIF
48 kHz時のADATチャンネル数：入力／出力各16チャンネル
96 kHz時のADATチャンネル数：入力／出力各8チャンネル
192 kHz時のADATチャンネル数：入力／出力各4チャンネル
対応サンプルレート：44.1、48、88.2、96、176.4、192 kHz
192 kHz時のS/PDIF：非対応
ワードクロック：BNC入力／出力、精度±10 ppm、75 Ωターミネーション切替可能
コンピューター接続：Thunderboltポート×2（Horizonのデイジーチェーン接続に対応）
Horizon最大接続台数：4台
バーチャル・チャンネル 初期設定：34チャンネル／17ステレオペア
※最新の動作環境はメーカーページをご参照ください。
