【製品の特長】

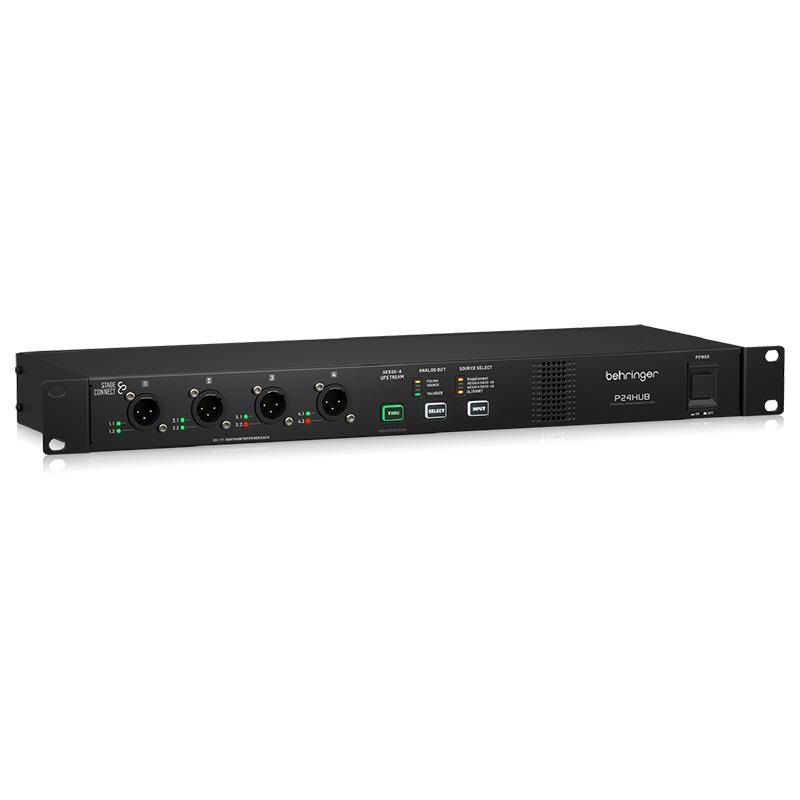

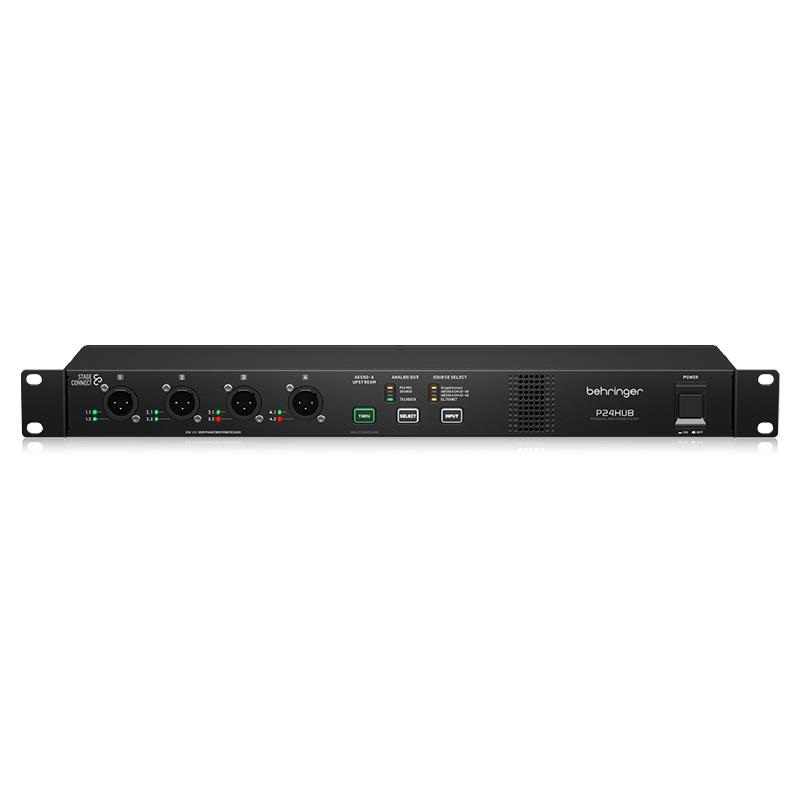

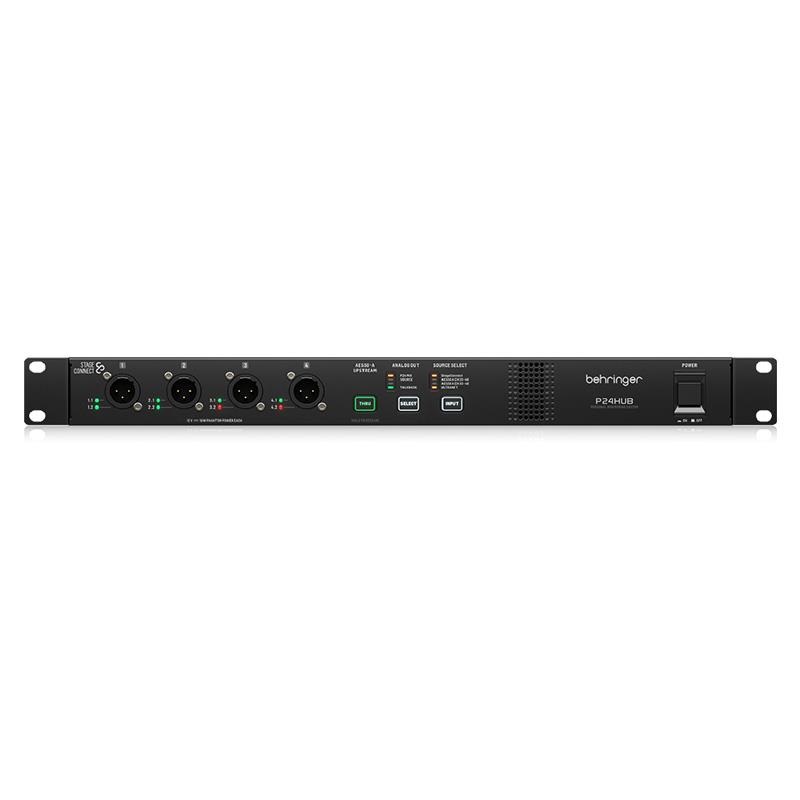

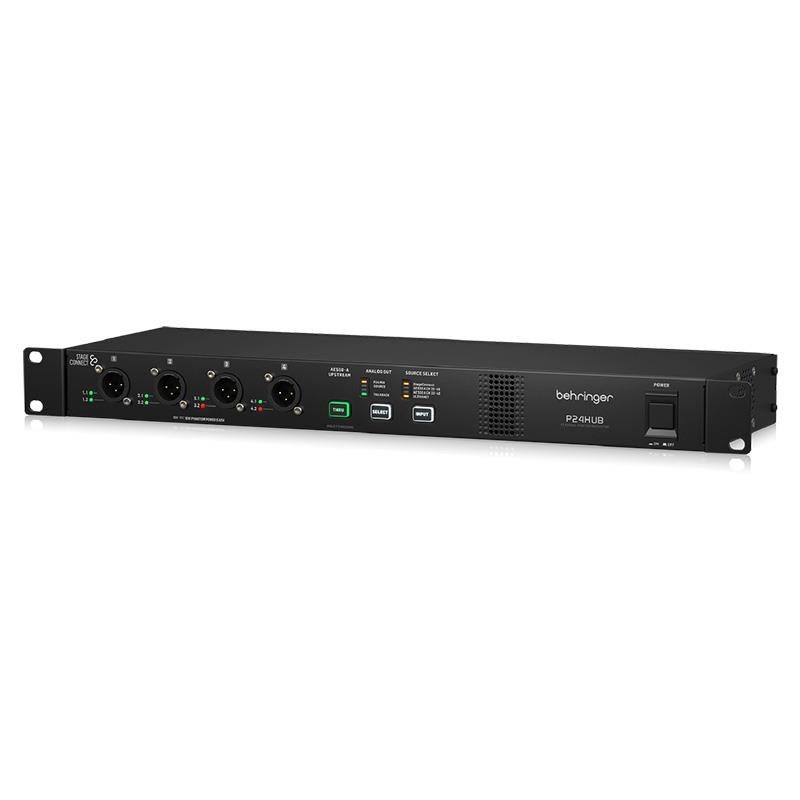

★P24HUBはP24をはじめとするStageCONNECT規格に対応したパーソナルモニターシステムをバスパワー駆動させることができるディストリビューションハブです。
●演奏者にパワーを
専任のモニターミックスエンジニアを用意するのはコストがかかりますし、FOHからのモニター操作は負担が大きいです。――どちらも理想的ではありません。もしステージ上に小型の専用ミキサーを置き、各ミュージシャンが自分だけのモニターミックスを作れたらどうでしょう?それがパーソナルモニタリングの真髄です!
●P24はあなたのニーズに合わせて拡張可能
スタジオの録音ルームでアーティストのミックスを単独のP24で提供する場合も、複数のP24HUBをデイジーチェーンした大規模なオーケストラセットアップでも、セッティングや構成はいつでも簡単です。
P24HUBは特にツアーなど大規模セットアップに最適ですが、ハブなしで複数のP24パーソナルミキサーをデイジーチェーン接続することも可能で、ちょっとした小規模な即席ライブに理想的です。
●長距離配線も安心
最も安定したパフォーマンスと最長のケーブル配線距離を得るために、高品質なDMXケーブルの使用をおすすめします。
●短距離接続では標準的なXLRケーブルも利用可能ですが、マイクケーブルの静電容量規格が統一されていないため、性能に大きな差があります。高品質のDMXケーブルへの投資がP24の性能を最大限に引き出します。
幅広い互換性と接続性
P24HUBは4つの音声入力ソースから音声を受け取れます:
・AES50 25-48:12ステレオグループおよび全P24ミキサーのチャンネルラベリング
・AES50 33-48:8モノラル+4ステレオグループおよび全P24ミキサーのチャンネルラベリング
・StageConnect:12ステレオグループおよび全P24ミキサーのチャンネルラベリング
・Ultranet:8モノラル+4ステレオグループ
P24HUBはBehringerのデジタルミキサーと幅広く互換性があります。AES50上で96kHzから48kHzへの変換も可能です。
●ワイヤレスIEMの最適なパートナー
P24HUBに備わった8組のバランスステレオ出力は最大8セットのワイヤレスIEM(インイヤーモニター)を駆動できます。
ワークステーションをすっきりさせるため、P24HUBはすべてのワイヤレスIEMのコントローラーとして機能可能。ハブもIEM送信機も別ラックに格納し事前配線ができます。
ステージ上の出演者が有線ヘッドホンやIEMを使う場合は、16系統のバランス出力を補助スピーカーやアンプ用に利用できます。
●複数のP24をドライブ
P24HUBは最大4台のP24を直接接続可能です。さらに、各P24にもう1台のP24をデイジーチェーン接続でき、1台のP24HUBで最大8台のパーソナルミキサーを管理できます。
P24HUBを使うことで、16系統のアナログTRS出力から各個人のミックスを同時に出力可能です。
ハブなしでのデイジーチェーンも可能ですが、その場合は各々のミキサーに個別のDC電源が必要になります。
●どこでも簡単に設置
P24HUBはコンパクトな1Uサイズで、ラックユニットへの組み込みが非常に簡単。耐久性のあるシャーシ設計でツアーの過酷な環境にも耐えられます。
P24HUBはワイヤレスIEM送信機と同じサイドラックに設置可能で、すべて事前に配線・整理できます。
●シンプルなコミュニケーション
エンジニアとステージ上の出演者間のコミュニケーションはスムーズなパフォーマンスに不可欠です。P24HUBのStageTalkインターコムシステムにより、FOH、ステージテクニシャン、ミュージシャンそれぞれに個別チャンネルが設けられ、統一した通信が可能です。
トークバック信号用の2つの4.2出力からは、ウェッジスピーカーやヘッドホンアンプのモニター用に利用できます。
●StageConnectでケーブル数を削減
StageCONNECTでは、1本のXLR/DMXケーブルで双方交合計32チャンネルの44.1kHz/48kHz, 24bit音声を入出力機器やパーソナルモニター間でやり取り可能。
StageConnect Configuratorアプリ(Mac、PC、Linux対応)を使用すればチャンネル数や電源、ケーブル長の計算も行えます。
■主な特長
・最大8台のパーソナルモニターミキサーにバスパワーを供給するStageConnectディストリビューションハブ
・Behringer P24パーソナルミキサー、AES50、Ultranet、アナログ接続に対応
・4つのStageConnectフロントポートで各ポートに2台のミキサーをデイジーチェーン接続可能、ステージ上のケーブル配線を最小化
・1/4インチTRSのバランスドアナログ出力を16系統搭載し、最大8台のステレオパーソナルミックスをワイヤレスIEMトランスミッターへ送信可能
・StageConnectによる26 x 6チャンネル音声伝送、サブミリ秒レイテンシー、24ビット非圧縮PCM、44.1/48kHzを標準XLRケーブル(DMXケーブル推奨)で実現
・FOH、ステージテクニシャン、ミュージシャン間のコミュニケーションを支援するStageTalkインターカムシステム搭載
・DMXタイプXLRケーブル使用で最大40mの安定動作距離を確保。短距離接続時には標準のマイクケーブル使用も可能
・AES50入力とスルー端子装備。CAT5E STPケーブルで48 x 48チャンネル、最大80mまで伝送可能
・Ultranet入力はCAT5 STPケーブルで16チャンネル、最大75mまで対応
・Ultranet入出力端子によりBehringer P16パーソナルモニタリング機器との接続を実現
・96 kHz対応AES50機器との互換性を持つ統合サンプルレートコンバーター搭載
・持ち運びに強い堅牢な1Uラックマウントシャーシ採用
【製品の仕様】

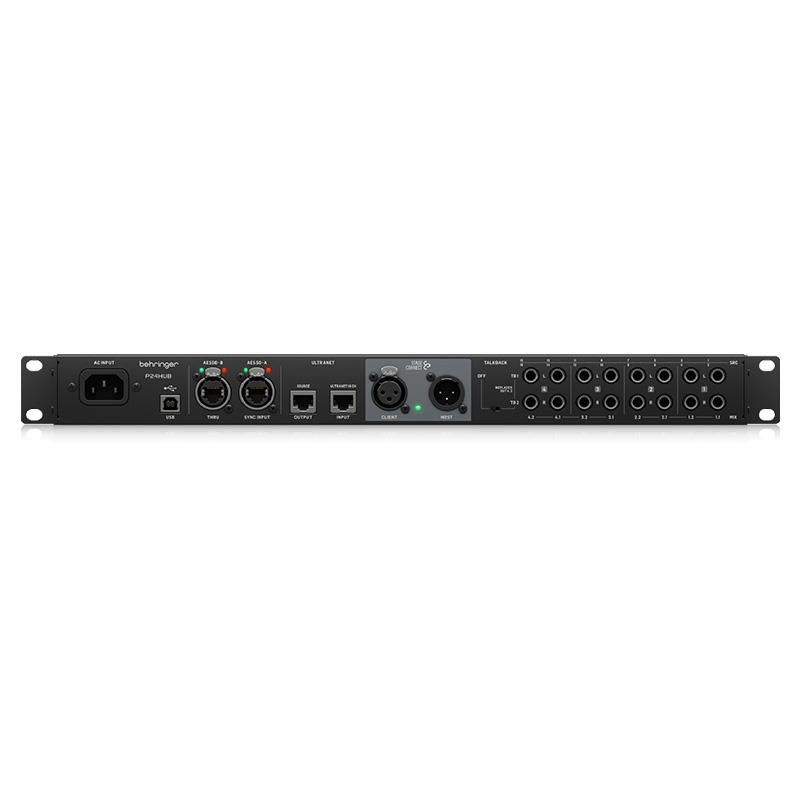

●接続端子
・AES50 sync HOST/Master/thru:2 × RJ45
・ULTRANET 入力/出力:2 × RJ45
・StageConnect HOST/Master:1 × オス
・StageConnect CLIENT/Slave:1 × メス
・StageConnect リモート出力:4 × オス
・アナログ出力:16 × 1/4 TRS
・USB:Type B
●AES50
・オーディオチャンネル数:16/24
・サンプルレート:44.1 / 48 kHz
・ビット数:24 bit
・リモート電源供給:PoE (IEEE802.3at)
・レイテンシー:44.1 kHzで146 μs / 48 kHzで125 μs
・ケーブル長:最大80 m
●StageConnect
・オーディオチャンネル数:24
・サンプルレート:44.1 / 48 kHz
・ビット数:24 bit
・ファンタム電源:12 V DC / 18 W
・レイテンシー:44.1 kHzで146 μs / 48 kHzで125 μs
・ケーブル:XLRバランスドまたはDMXケーブル
・ケーブル長:110ΩのDMXケーブル使用で最大40 m
●電源
・消費電力:125 W
・電源接続:標準IECコネクター
●サイズ/重さ
・サイズ(H x W x D):44 × 483 × 151 mm
・重さ:2.72 kg
