【製品の特長】

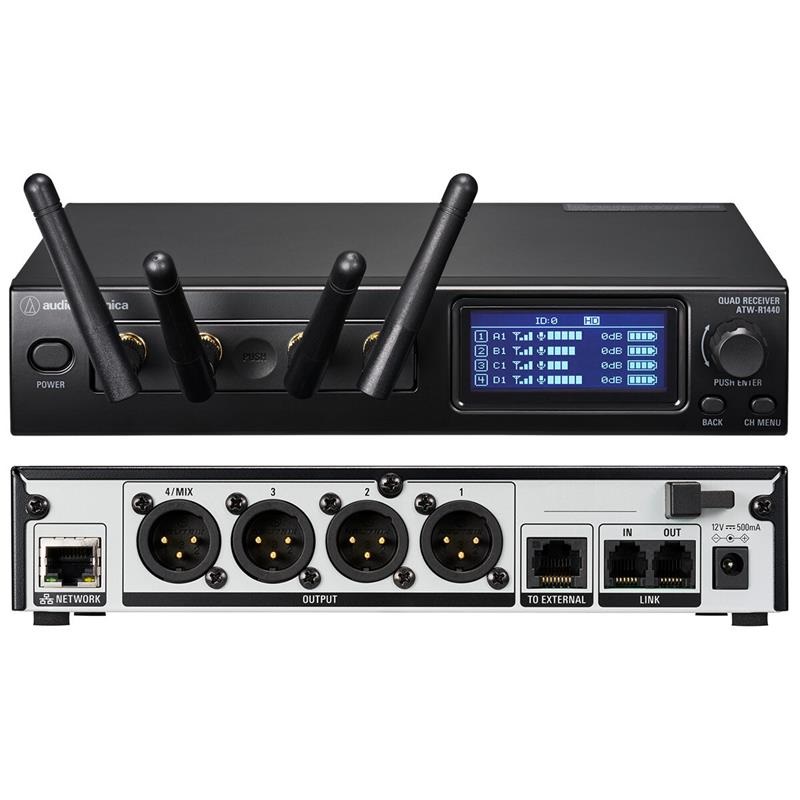

■4chレシーバー:ATW-R1440
●1Uハーフで4チャンネル出力を実現
●ネットワーク対応
●マルチペアリングに対応
1台のレシーバー1chに最大4台のトランスミッターを事前登録できます。トランスミッターの電源ON/OFFだけでレシーバーと自動接続。毎回ペアリングを行う必要がなく、スムーズなトランスミッターの持ち替えが可能です。また 専用ソフトウェア Wireless Manager でも設定することができます。
●Ch4はMIX出力として使用可能
●トランスミッターの設定はレシーバーからリモートコントロール可能
●専用ソフトウェア Wireless Manager によるRFスキャン
●HDモードと標準モードの切り替えが可能
●2.4GHz帯の中で最大20チャンネルの同時使用が可能
レシーバーを5台接続することで、HDモードでは最大20チャンネルの同時使用が行えます。また、標準モードでは最大10チャンネルの同時使用が可能です。
●誤動作を防止するオートロック機能に対応
●Syslogの利用が可能
障害発生時や受信レベル低下時に通信データを出力できるため、電波環境の調査や安定運用のサポートに活用できます。

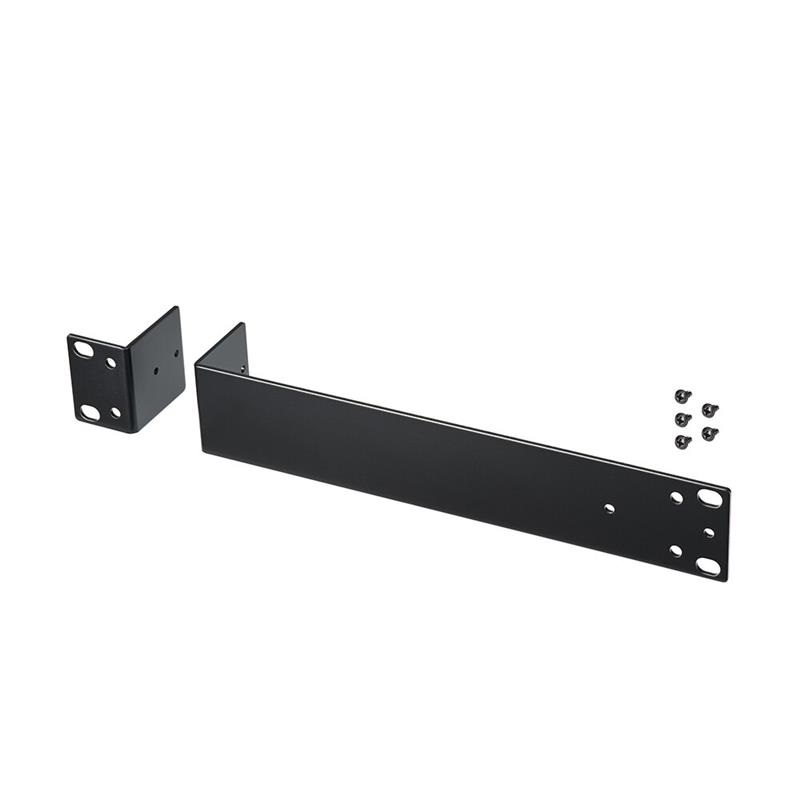

●ラックマウントアングル付属
ラックマウントアダプターはレシーバー2台を連結するジョイントプレートとして使用できます。
●レシーバーユニットは外部設置可能で幅広い用途に対応
室内の天井や壁、さらに別の部屋へ展開できるなど場所を選ばず設置可能。レイアウトの柔軟性を高め、さらに安定した音声通信を実現します。
*レシーバーユニットに接続するLANケーブルはCat.5のストレートタイプを使用し、長さは100m以下にしてください。
●使用周波数をコーディネートするリンク接続
リンク接続で最大5台までレシーバーを接続可能。レシーバー間の通信フレームの同期を取り、多チャンネル運用時の安定を確保します。
*マイクロホン本体は付属しておりません。
●専用ソフトウェア Wireless Manager でトータル管理が可能
■ボディパックトランスミッター:ATW-T1401
●24bit/48kHzのハイビットレートで高音質を実現
●2ch充電器 ATW-CHG3a/A・ATW-CHG3Na/A で充電可能
●充電式電池を採用し、長時間の使用でもストレスフリー
●ミュートスライドスイッチ
●有機ELディスプレイ
●ダイバーシティ方式により、安定した音声通信を実現
●ボディパックトランスミッターの内部に、2本のアンテナを搭載
●最大約15時間の運用が可能
●cWコネクター入力はマイクロホンと楽器に両対応するMIC/INST設定が可能
【製品の仕様】

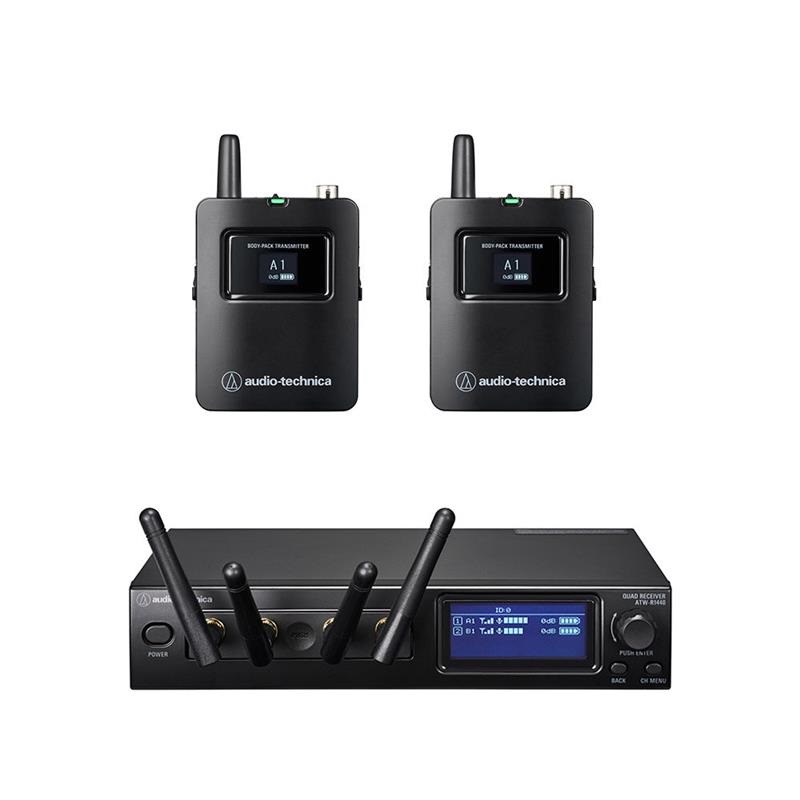

●セットの構成:4chレシーバー ATW-R1440 ×1、ボディパックトランスミッター ATW-T1401 ×2
●システム仕様
通信周波数帯
2,402~2,480MHz
ダイナミックレンジ
120dB(A-weighted),typical
全高調波歪率
0.05%,typical
動作範囲*1
60m
*1 干渉信号のない開けた環境。
システム周波数特性*2
20~20,000Hz
*2 取り付けるマイクロホンにより異なります。
遅延
Standard: 2.8ms
HD mode: 6.7ms
オーディオサンプリング周波数
Standard: 24bit/48kHz
HD mode: 24bit/48kHz
暗号化方式
AES128
最大同時使用*3
Standard:10チャンネル
HD mode:20チャンネル
*3 地域や環境によって異なります。
●レシーバーシャーシ:ATW-RC14
レシーバーユニット外部接続ポート
RJ45
NETWORKポート
RJ45:Fast Ethernet
LINK IN/OUTポート
RJ12
出力レベル
LINE最大:+22dBu(+20dBV)
LINEユニティ:-20dBu(-22dBV)
MIC最大:-12dBu(-10dBV)
MICユニティ:-50dBu(-52dBV)
消費電力
3.7W
電源
DC12V 0.5A(ACアダプター)
動作温度範囲
0~+40oC
外形寸法
H42.5×W209.8×D165.6mm
質量
740g
●付属品

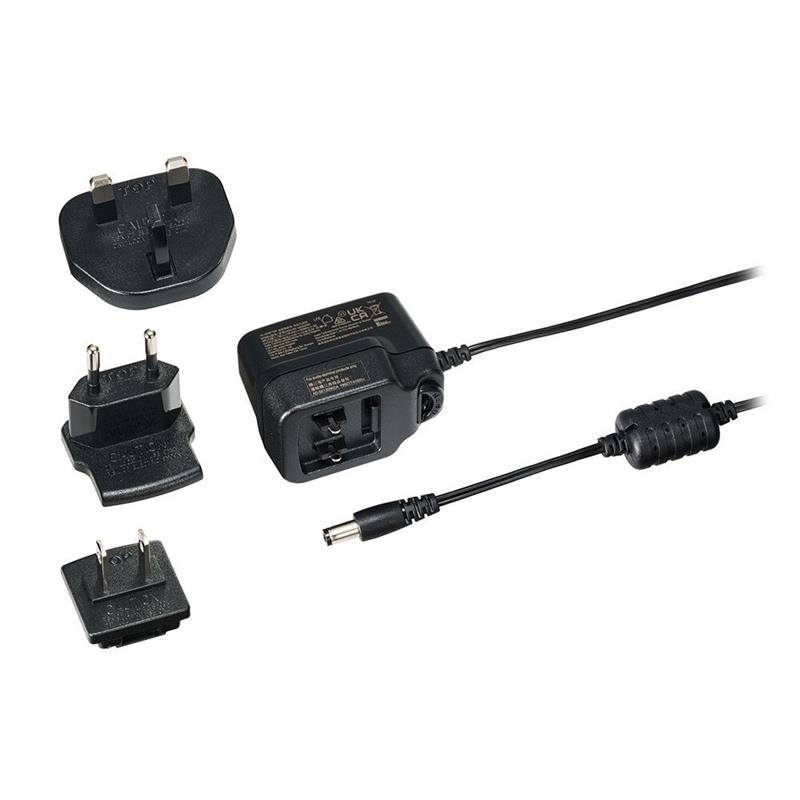

ACアダプター、ACアダプター用刃先、ラックマウントアダプター(短)、ラックマウントアダプター(長)、固定用ネジ×5、連結ケーブル(30cm)、ゴム脚×4
レシーバーユニット:ATW-RU14
変調方式
GFSK
受信感度
?90dBm,typical
アンテナ
λ/2ダイポールアンテナ、ダイバーシティ
外部接続ポート
RJ45
電源
DC12V(RC14)
動作温度範囲
0~+40oC
外形寸法
H18.7×W86.0×D70.2mm
質量
77g
●付属品

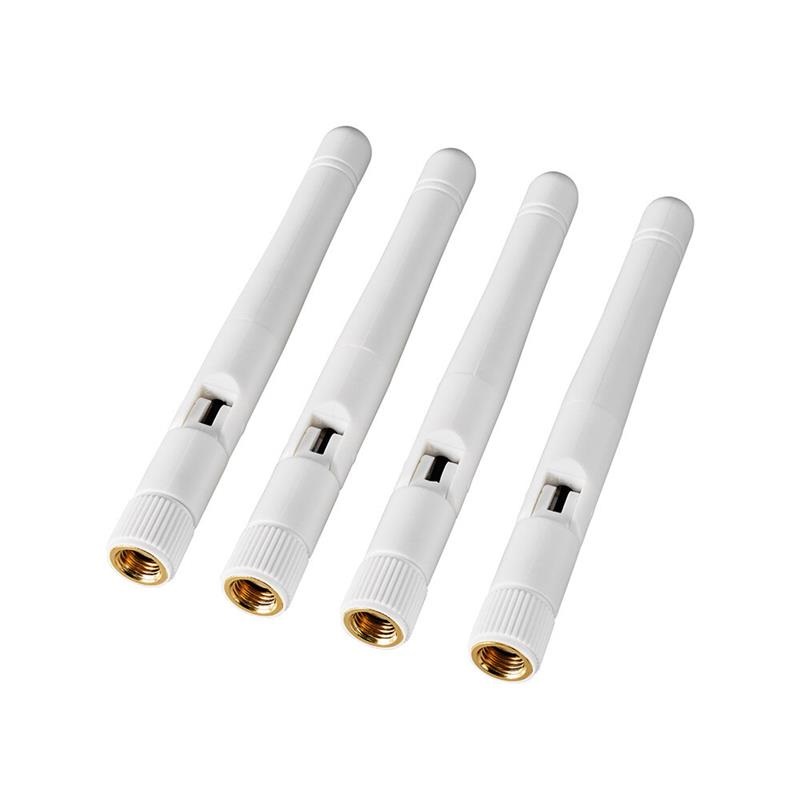

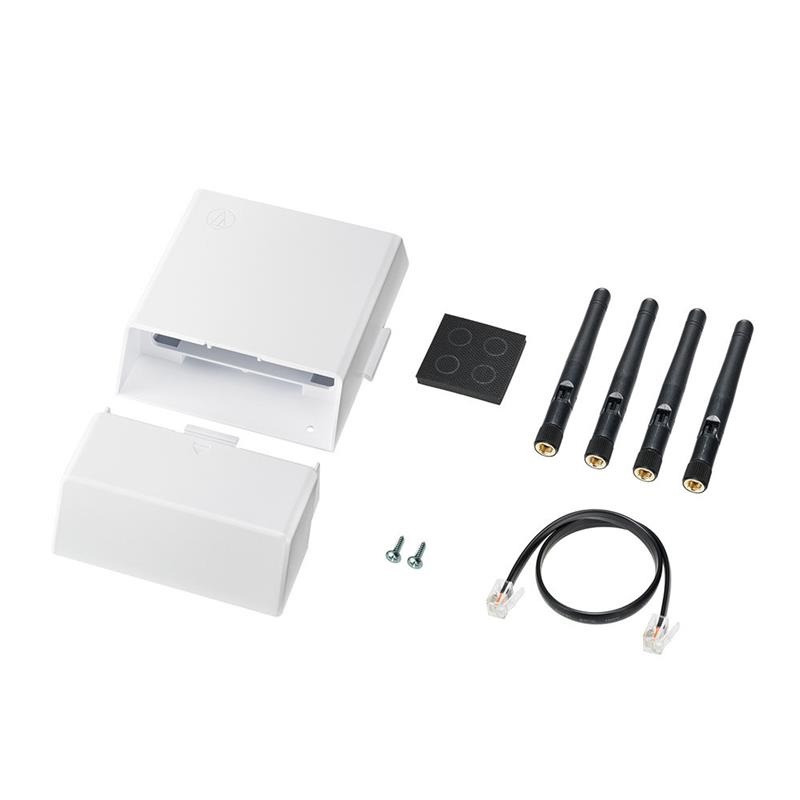

ユニットホルダー、ホルダーカバー、木ネジ×2、アンテナ×4
ボディパックトランスミッター:ATW-T1401
変調方式
GFSK
受信感度
?90dBm,typical
アンテナ
ダイバーシティ
入力端子
4ピンロッキングコネクター
ピン1:GND
ピン2:INST INPUT
ピン3:MIC INPUT
ピン4:DC BIAS +10V
電池
DC3V(単3形電池2本)
動作温度範囲
5~+40oC
電池寿命*
単3形アルカリ乾電池:約15時間
単3形ニッケル水素電池:約14時間30分
単3形リチウム乾電池:約29時間
*使用条件により異なります。
外形寸法
H107.4×W63.7×D22.7mm
質量(電池除く)
80g
