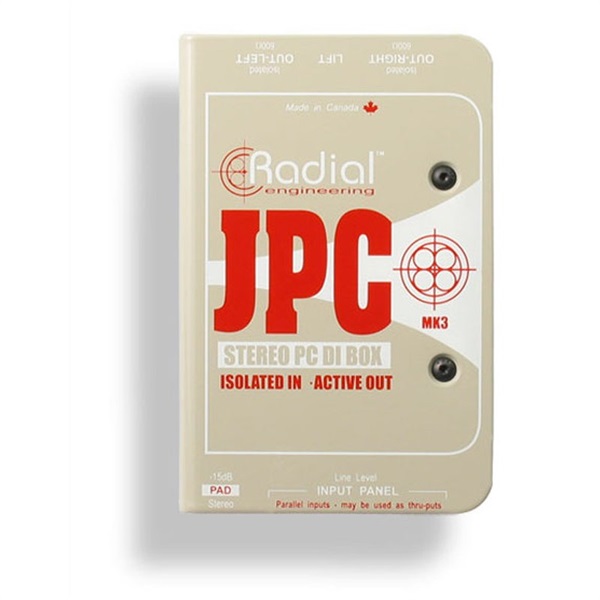

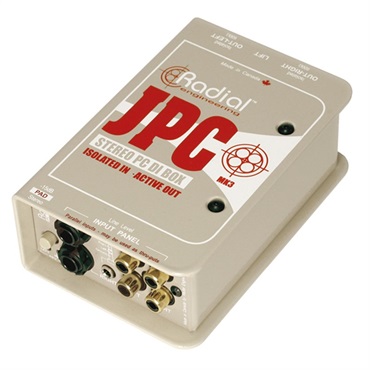

ステレオ PC-AV DI

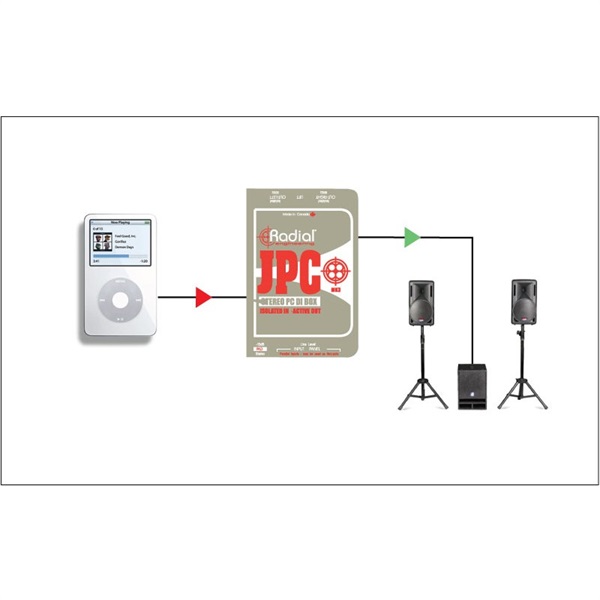

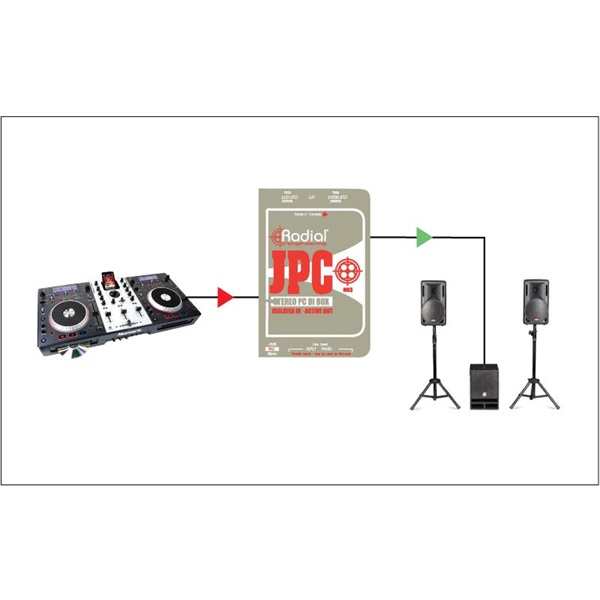

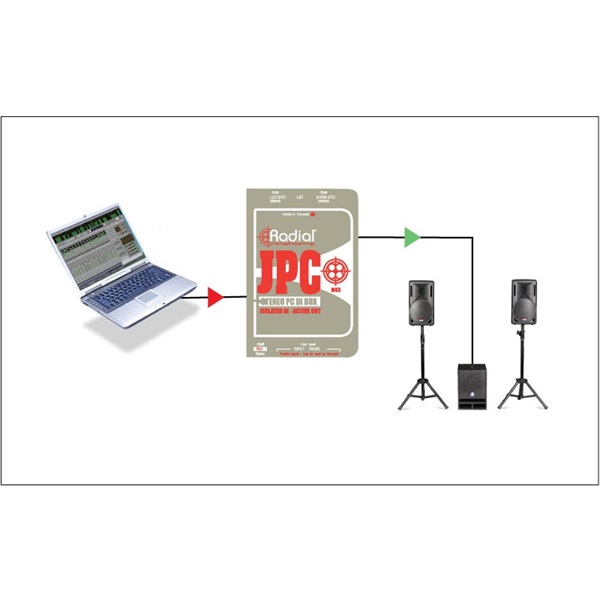

Radial JPCはPCのサウンドカードや民生用オーディオ機器への使用を前提にデザインされたステレオ・ダイレクトボックスです。
JPCは独自のトランスによるアイソレーション入力とアクティブサーキットを組み合わせることで、それらの優れた特性を活かし、コンパクトながらフレキシブルです。

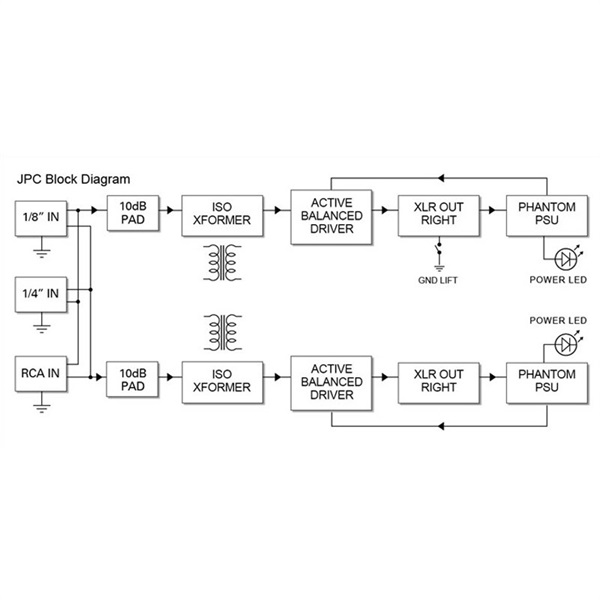

トランスによるアイソレーション入力はグランドループなどが原因のハムノイズなどを防ぎます。またアクティブサーキットにより信号をバランス、ローインピーダンスに変換します。それらを組み合わさることで、高い音質とハムノイズ問題の解消を両立させました。
フレキシブルな接続

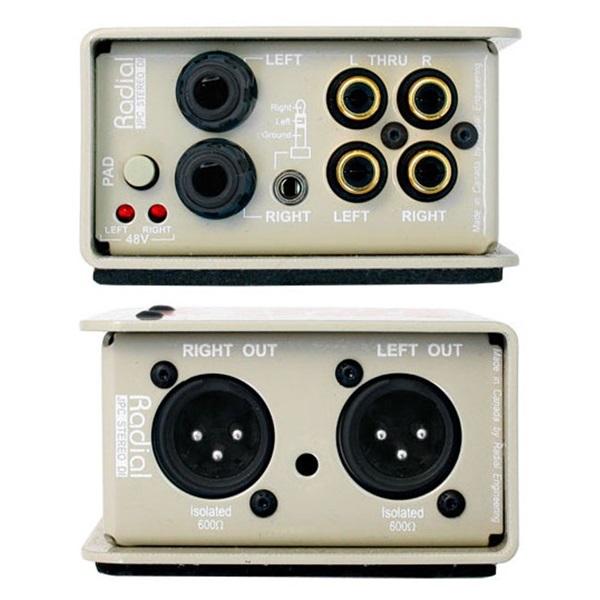

1/4､1/8入力、RCA入力、スルーアウトまたステレオ -10dBパッドスイッチを搭載しており、フレキシブルな接続が可能です。48Vファントム電源インジケーターを搭載し、すぐに電源状況を把握可能です。他のRADIAL製品同様、過酷なロードにも耐え得るようスイッチ類を保護するブックエンド・デザインを採用。内部PC基板なども軍用レベルのものが使用されています。
底面のノンスリップラバーパッドにより、滑りによる落下と、外部アンプなどの金属部分を隔離します。
高いコストパフォーマンスを実現したアクティブハイブリッド・デザイン
システムを構築する際の最も大きな問題はおそらくグランドループが原因のハムノイズの除去です。大半の民生用機器は他の業務用機器との接続を想定されていなく、通常の使用ではノイズの問題などは生じません。
しかしながらPCのサウンドカードなどを業務用機器に接続しますと、サイクルハムなどのノイズ問題が生じることがあります。そういった問題の解消にトランスによるアイソレーションは最適です。
Specifications
Audio circuit type: Unity Gain buffers and inverters using low noise high end audio grade operational amplifiers
Frequency response: 20Hz ~ 20kHz +/- 2dB
Signal to noise ratio:
Dynamic range: 111dB
Noise floor: -97dB below 0dB Out
Equivalent input noise: -94dBu
Maximum input: +17dBu
Phase deviation: +29 at 20Hz | -5 at 1kHz | -80 at 20kHz
Total harmonic distortion: 0.01% @ -15dBu Output
Inter-modulation distortion: Less than 0.15% at any level below clipping
Input impedance: 10k
Output impedance: 600
Features
Input pad: -15dB
48V power LED Two 48V phantom indicators， one for each channel
Ground lift: Disconnects pin-1 at the XLR outputs
XLR configuration: AES standard (pin-2 hot)
General
Power: 48V Phantom Power (each channel requirers 48V phantom)
Construction: 14 gauge steel chassis and outer shell
Finish: Durable powder coat
Size: 3.3 x 5.0 x 2 (84 x 127 x 48mm)
Weight: 1.55lb (720 g)
Conditions: For use in dry locations only between 5°C and 40°C
