API

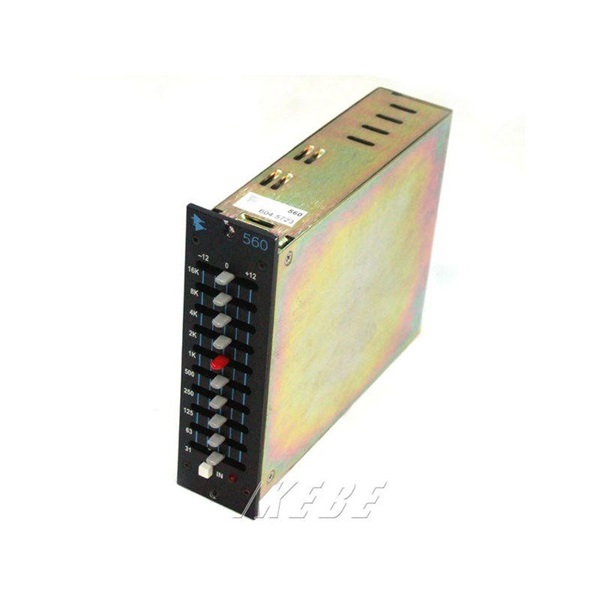

560 グラフィックEQ (API500シリーズ)

API/LUNCHBOXに入る異形のフェーダー式10バンドグラフィックイコライザー。
2520オペアンプを装備し低ノイズかつキレのあるフィルタリングを実現。自由な音色の差し引きを可能とします。
ボーカルのみならず様々なレコーディング、ミックスに対応した、根強いファンの多いグラフィックイコライザーの傑作品です。

●主な特徴
・APIならではの操作性と音質を実現する10バンドイコライザー
・1オクターブごとの扱いやすい操作性
・各バンドごとに±12dBのブースト／カット
・「プロポーショナルQ」回路によって急峻なピークにも対応

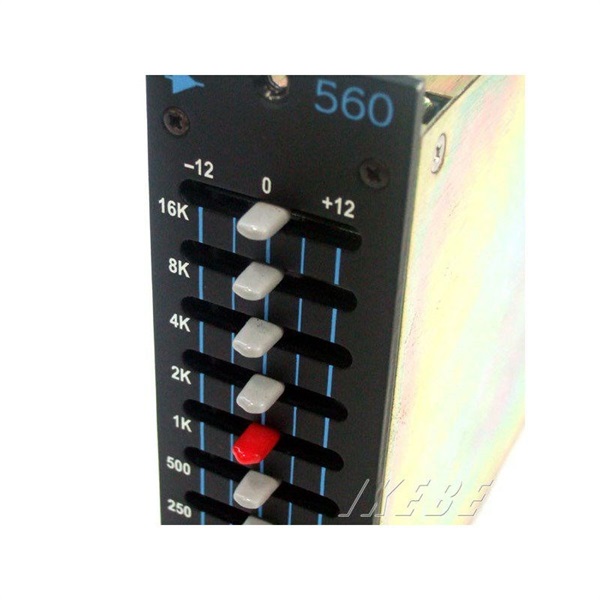

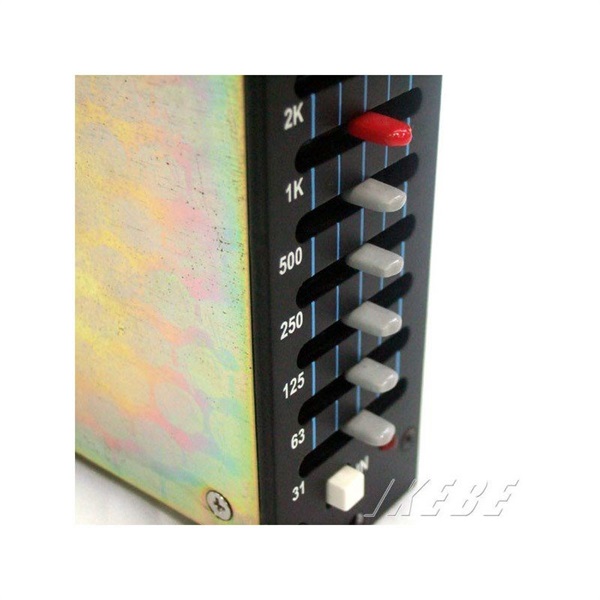

・センタークリックタイプのフェーダーコントローラー
・API伝統のフルディスクリート回路設計
・ノイズレスなバイパススイッチ
・1969年にリリースされた560を忠実に再現

仕様
バンド数 10
フィルタータイプ プロポーショナルQ、1オクターブ分割方式、連続可変型
フィルター中心周波数 31，63，125，250，500，1kHz，2kHz，4kHz，8kHz，16kHz
フィルタースロープ 12dB/oct（最大ブースト／カット時）
入力インピーダンス 20kオーム（バランス）
出力インピーダンス 85オーム以下
動作レベル -15 ～ +15dBu
クリッピングレベル +28dBu
周波数特性 +0，-.25，30Hz ～ 20kHz
ノイズ -95dBu EQオフ時、-90dBu EQオン時、unweighted 20Hz ～ 20kHz
ディストーション 最大0.05％@+20dBu出力
コネクター 15ポジション　.156sp エッジコネクター
サイズ W38 X H133 X D152 mm
重量 680g
消費電力 ±12/18V/DC，@60m
