Free The Tone
PHA-1[PHASE ANALYZER]

ライブ演奏やレコーディングにおいて、音の「位相」は非常に重要です。同じ周波数で、同じ位相同士の信
号を加えると、信号のレベルが上がります。逆に同じ周波数で、逆の位相の信号を加えると、信号同士が
打ち消しあい、信号のレベルが下がります。この特性があるため、音が打ち消し合わないように、ドラムのキッ
クに対して、同じ位相でギターやベースの音を出力することが基準となります。しかしエフェクターの組み合わ
せ、アンプのチャンネルによっては、逆相で出力することがあり、意図せず音が打ち消しあっている場合があり
ます。ワウやコンプレッサーなど、あえて逆相を利用して音作りする場合もありますので、必ずしも逆相が悪い
というわけではありません。位相を把握し、正相か逆相かをコントロールすることで、さらにハイレベルなサウン
ド作りが可能となります。

PHASE ANALYZER は、ARC-4と組み合わせて使用することで、簡単に現在のエフェクターの組み合わ
せが正相なのか逆相なのかを測定することができます。ARC-4には、位相を反転させるフェイズインバート機
能が備わっていますので、逆相を正相に、または正相を逆相にして信号を出力することができます。

PHASE ANALYZERで音の位相を把握し、さらに一歩進んだ音作りの世界を体感してください。

＜特徴＞
・PHASE ANALYZERでは、2種類の位相測定が可能です。
リピート測定モード：機器を通過したテスト信号を解析し、正相か逆相かを判断します。一般的なアナログエ
フェクターだけでなく、フェイザーやコーラス、ディレイなど遅延素子を使用したエフェクターや、AD/DAコンバータ
ーやDSPなどを使用し、出力に遅延が発生するエフェクターなどの位相も測定することができます。
コンティニュアス測定モード：出力したテスト信号と同じタイミングの時間の波形を比較し、位相解析を行いま
す。
ARC-4とRC-7ケーブル（別売）を組み合わせて使用すると、ARC-4に入力された信号レベル、もしくは
ARC-4から出力する信号レベルを表示することができます。
本体のディスプレイに、入力された信号の波形を表示することができます。
DC9VからDC12Vまでの外部電源や9Vバッテリーに対応しています。

＜主な仕様＞

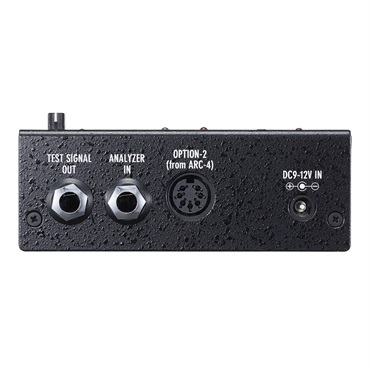

＊端子： TEST SIGNAL OUT端子、ANALYZER IN端子、DC9-12V INジャック、DIN7pin
OPTION-2端子
＊電源：ACアダプター、電池（9V形006P型）
＊消費電流：DC9V動作時 約52mA
＊110(W) x 53(D) x 46(H)mm （ノブやスイッチなどの突起物を含む）
＊重量：約230g
＊付属品：保証書、取扱説明書、電池（9V 形006P 型）

＜別売品＞
品番：KS-EP-1 定価2，860円（税込）
ARC-4 用拡張フットスイッチEFS-3 とPHA-1 を固定する金具です。

品番： RC-7 40cm 定価2，640円（税込）
品番： RC-7 50cm 定価2，640円（税込）
品番： RC-7 80cm 定価3，080円（税込）
ARC-4とPHA-1を接続するケーブルです。
